Tecnica : I segreti del motore a scoppio



Funzionamento del motore




Aspirazione , compressione , scoppio , espansione e scarico ... queste sono le parole della formula magica che fa funzionare un motore! Infatti un 4Tempi, come quello di cui mi accingo a spiegarvi, compie queste quattro fasi ogni due giri dell'albero a gomiti e ripete queste quattro fasi di continuo molte decine di volte al secondo. Cioè ogni volta che il motore compie queste quattro fasi torna nelle condizioni di partenza e può ricominciare. Tutto quello che succede tra l'inizio e il momento in cui il motore torna nelle stesso condizioni di partenza si chiama, nel complesso, CICLO. E' ovvio che le fasi principali del ciclo siano proprio aspirazione, compressione, scoppio, espansine e scarico.E' importante accennare al fatto che il motore a scoppio è una macchina che serve a realizzare proprio questo ciclo. Per i motori a benzina esiste un ciclo di riferimento teorico noto col nome di OTTO, mentre nei motori a gasolio il ciclo di riferimento è quello DIESEL. I cicli OTTO e DIESEL sono due tipi particolari di cicli termodinamici , che prendono il nome dagli studiosi che li idearono. Ovviamente un motore è tanto migliore quanto più riesce ad avvicinarsi alla teoria, cioè quanto più riesce ad avvicinarsi ad un ciclo OTTO o DIESEL.

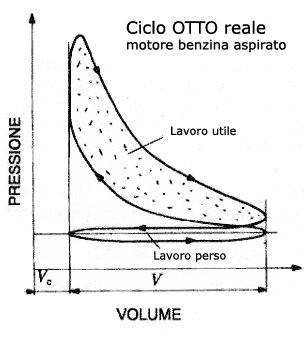

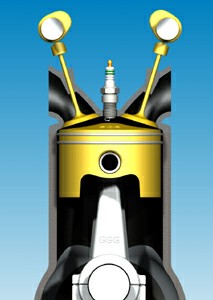

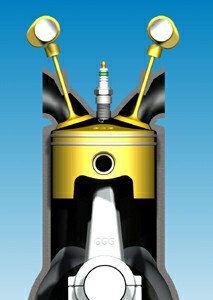

Per cominciare si può pensare di partire nel momento in cui il pistone è nel punto morto superiore e le valvole sono chiuse. In pratica, siamo nell'istante in cui il pistone è salito fino al suo massimo e sta per scendere. Se le valvole rimanessero ferme, è ovvio che il pistone scenderebbe facendo solo espandere quel poco gas che rimane nella parte superiore del cilindro e continuando in questo modo, l'unico effetto sarebbe quello di frullare il gas senza generare nemmeno un Cv, anzi si fermerebbe subito. Con riferimento alle immagini, possiamo per semplicità immaginare che l'albero a gomiti e quelli a camme, girino in senso antiorario. La loro velocità è differente, in particolare ogni due giri dell'albero a gomiti le camme ne compiono uno solo.

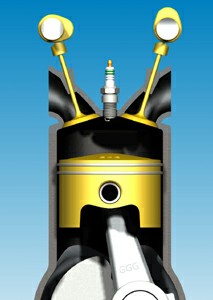

ASPIRAZIONE

La prima cosa che deve succedere nel motore è quella di far entrare l'aria e la benzina, cioè la fonte dell'energia del motore. Quindi è necessario che si apra la valvola di aspirazione e che il pistone scendendo richiami dal condotto di aspirazione la miscela. Così accade e il pistone percorre tutto il tragitto dal Pms al Pmi, con la valvola del condotto di aspirazione completamente aperto, riempiendo completamente di miscela fresca.

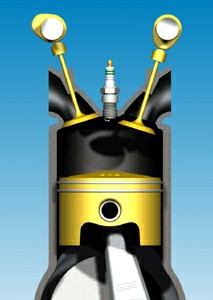

COMPRESSIONE

Appena il pistone raggiunge il punto morto inferiore, il pistone si ferma di nuovo, e ricomincia a salire e comprime i gas. Per evitare che la miscela appena entrata riesca dal condotto di aspirazione, è necessario che la valvola di aspirazione si chiuda. Il pistone quindi comprime tutto il volume di gas che era presente nel cilidro,  schicciandolo in quella piccola parte di spazio rimasta libera tra il cielo del pistone e la testa del cilindro. In genere , il rapporto di compressione, cioè il rapporto tra il volume iniziale e quello finale della compressione, è intorno a 1:10 , con valori che arrivano vicini a 1:20 per i motori più prestazionali.

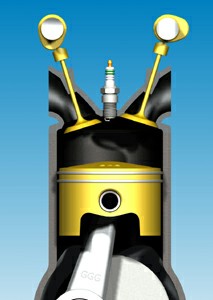

SCOPPIO

Una volta raggiunto il punto morto superiore, la benzina e l'aria sono al massimo della compressione e sono tutte contenute in un piccolo spazio intorno alla candela. E' facile immaginare che se si fa passare corrente sulla candela, si genera una scintilla che fa prendere fuoco al gas. Precisamente si dovrebbe dire che esplode, cioè il volume dei gas incrementano di migliaia di volte generando una pressione incredibile che va a spingere il pistone verso il basso, ed è questa pressione che tramite la biella e l'albero a gomiti si trasforma nella potenza utile che fa avanzare il veicolo.


ESPANSIONE

Immediatamente dopo lo scoppio, la pressione dei gas spingono il pistone verso il basso fino a che il pistone è nel Pmi in cui tutta l'energia dei gas si è convertita in potenza utile.  E' importante far notare come di tutto il motore l'unica fase utile sia questa. Tutto il resto è al traino cioè tutte le altri fasi usano parte di questa energia per funzionare e non la rendono disponibile per spostare il veicolo.

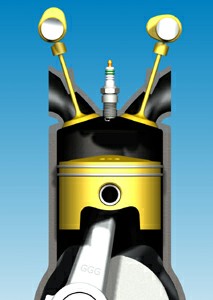

SCARICO

A questo punto il pistone ha raggiunto il Pmi, l'energia rilasciata dall'esplosione ha quasi esaurito la sua energia e il pistone è pronto a risalire. Inizia così la fase di scarico. Lo scopo di questa fase è quella di espellere i gas combusti per poter riportare il motore nelle condizioni iniziali, cioè di chiudere il ciclo, per poi ricominciare da capo. Per far questo si apre la valvola di scarico, e il pistone nella sua risalita spinge fuori il gas combusto, che così si dirigono verso la marmitta. Quando il pistone arriva al Pms, tutti i gas sono stati espulsi, si chiude la valvola di scarico, si apre quella di aspirazione e siamo pronti a ricominciare a immettere nuova miscela fresca.

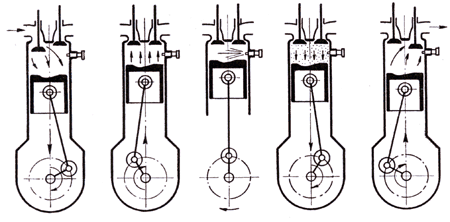

Ecco un'altro modo per visualizzare tutte insieme le fasi che compie il motore ogni due giri dell'albero motore.



Animazione : Cinematismo della Testa
Hi-res : 2.34 Mb   ,   Low-res : 0.88 Mb



Il filmato è nel formato DivX, leggi qui come vederlo.




Animazione : Cinematismo delle Fasi
Hi-res : 2.37 Mb   ,   Low-res : 1.00 Mb



Il filmato è nel formato DivX, leggi qui come vederlo.







Approfondimento :  L'avviamento

Da come vi ho messo le cose, sembra che sia l'albero, spinto da una forza immaginaria, a trascinare il motore nel suo movimento, invece è il motore che fornisce l'energia. In realtà, come noto, che il motore a scoppio ha bisogno di essere messo in moto dall'esterno e che solo quando è partito riesce ad auto sostentarsi. Le macchine di inizio secolo avevano la manovella che usciva dal cofano e dovevano essere azionate a mano, oggi tutte le vetture di serie hanno un motorino elettrico, quelle da corsa per risparmiare sul peso sono messe in moto dall'esterno con un altro motore o spinte (come le moto da Gp).
Quando poi i motori sono stati avviati è l'inerzia del motore stesso che fa andare avanti le cose ... in pratica nella fase di scoppio parte dell'energia sviluppata fa accelerare gli organi meccanici, che poi rallentano nelle altre fasi e permettono che tutto funzioni . In più per aumentare l'inerzia del motore e per rendere le fasi più regolari (meno vibrazioni) si aggiunge un volano cioè un pesante disco che ruota insieme all'albero a gomiti.




Approfondimento : Gli anticipi delle valvole

Vorrei introdurre un aspetto importante sul reale funzionamento dell'aspirazione e scarico, che è presente in ogni motore. Voglio parlare degli anticipi delle valvole.

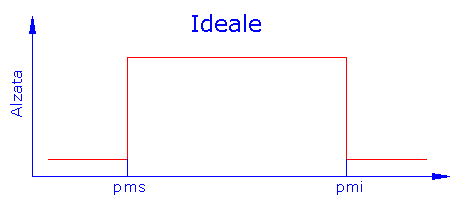

E' facile immaginare come qualsiasi azione non avvenga perfettamente istantaneamente, cioè richieda un certo tempo magari breve ma non nullo. Anche aprire e chiudere le valvole richiede un tempo non nullo. Dalla spiegazione che vi ho scritto sopra, sembra che le valvole rimangano chiuse, poi improvvisamente nel momento in cui il pistone passa dal Pms o Pmi le valvole istantaneamente percorrono tutto il loro spostamento posizionandosi nella posizione di apertura e rimangano in tale condizione fino alla fine della fase nella quale tornano in posizione di chiusura.

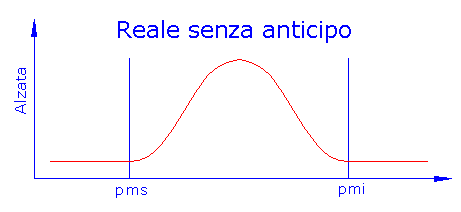

Questo nella realtà non può avvenire e quello che si riesce a fare è di far muovere la valvola in un tempo che è paragonabile con il tempo di una fase, cioè significa che in un quarto del ciclo. Quindi se si fa cominciare l'alzata della valvola nel Pms e si impone la chiusura nel Pmi si ha che la valvola non è perfettamente aperta durante la fase ma all'inizio sarà socchiusa, sarà completamente spalancata solo intorno alla metà della fase e sarà socchiusa alla fine della fase. Questo complica molto il flusso dei gas nei condotti di aspirazione e scarico perchè come detto durante la fase la valvola sta più tempo nella posizione di quasi chiusa che in quella di aperta.

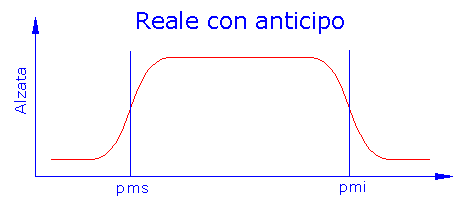

Per compensare questo problema è necessario anticipare il momento in cui le valvole si aprono e ritardare il momento in cui si chiudono, rispetto al momento ideale, in modo che al raggiungimento di questo, la valvola sia sufficientemente aperta o chiusa per far bene il suo compito. Questo però significa anche che ad esempio nella prima parte della compressione, la valvola di aspirazione sia ancora aperta, col rischio che parte della miscela sia respinta fuori invece di essere compressa, oppure che nell'ultima fase di espansione dopo lo scoppio parte della spinta vada persa perchè i gas combusti escono dalla valvola di scarico che si sta aprendo.

Curioso, e fondamentale è il momento dell'incrocio, quello in cui finisce la fase di scarico ed inizia la fase di aspirazione in cui entrambe le valvole sono parzialmente aperte, con ovvie conseguenze.

Questo che sembra un problema, in realtà non è così drammatico. Anzi nei motori moderni e ancor più in quelli più prestazionali gli anticipi e l'incrocio sono veramente notevoli, perché si riesce grazie agli effetti dinamici, non solo a far funzionare tutto come se fossimo nel caso ideale in cui le valvole si aprono e chiudono nei Punti morti, ma addirittura si migliora, riuscendo ad esempio ad incamerare più miscela di quella teorica. Questo fatto è ancora più spinto nei motori 2t ad alte prestazioni, dove pur funzionando tutto in modo diverso, l'incrocio dura quasi metà ciclo.
Ovviamente ci sono degli aspetti negativi come l'incremento di emissioni inquinanti e il peggioramento nel consumo di carburante, aspetti essenziali in un motore stradale, ed assolutamente inutili in un motore da corsa.

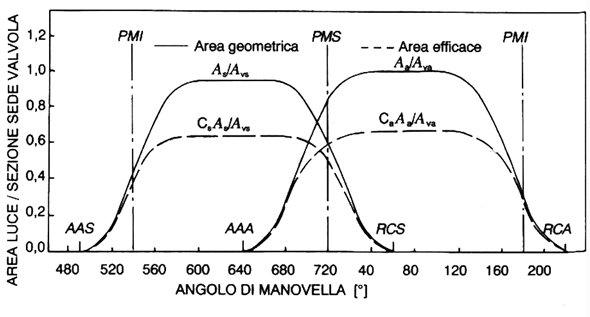

Di seguito vi riporto il grafico degli andamenti reali delle aree di passaggio delle valvole di aspirazione e scarico di un generico motore a 4T. Su questo grafico è riportata l'area geometrica o efficace (dipende da come si calcola) rispetto a quella totale, che dipendono dalla posizione della valvola a fungo. Quindi l'andamento dell'area è analoga a quella dell'alzata, ed infatti è analogo a quelli che vi ho disegnato sopra. Spero siano evidenti gli anticipi dell'apertura e il ritardo di chiusura, e come intorno al Pms si abbia un ampio incrocio di ben 120 gradi di manovella (180 è una fase intera).




Diagramma della Alzate di un motore reale

AAS = Anticipo Alsata Scarico AAA = Anticipo Alsata Aspirazione
RCS = Ritardo Chiusura Scarico RCA = Ritardo Chiusura Aspirazione

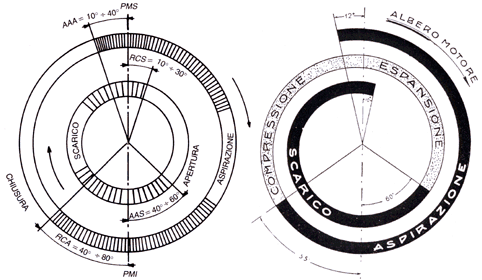

Un'altro modo per visualizzare le fasi, e gli anticipi è rappresentato dai diagrammi polari, o circolari. Nel primo, un cerchio rappresenta lo scarico e un'altro l'aspirazione. Nel secondo invece è tutto rappresentato tramite una spirale. Cmq siano fatti sono evidenti gli anticipi e l'incrocio che si estendono molto al dilà dei punti morti




Approfondimento : L'anticipo della candela

Anche la scintilla della candela che innesca la combustione ha un certo anticipo rispetto al Pms. Perchè anche in questo caso il fronte di fiamma ci mette alcuni istanti per propagarsi. Se si calcola l'anticipo con esattezza si riesce a far arrivare l'onda di pressione sul cielo del pistone esattamente quando questo ha raggiunto il pms. Se si facesse innescare la miscela quando il pistone è al pms, avremo lo strano effetto che il fronte di fiamma deve inseguire il pistone nella sua discesa, con il non desiderato effetto di perdere la spinta per tutto quel tempo che il fronte di fiamma non ha raggiunto il pistone.





Approfondimento : Regolazione degli anticipi

Questi anticipi dipendono dalla forma delle camme e sono calcolati in fase di progetto ad un preciso regime di rotazione, che normalmente è quello di potenza o coppia massima. E' ovvio che man mano che ci si allontana da questo regime di rotazione preso di riferimento le cose vanno via via peggiorando , fino ad essere persino controproducenti. E' per questo che i motori più moderni hanno sistemi di fasatura variabile in modo da variare gli anticipi ad ogni regime di rotazione, ottimizzando le prestazioni del motore su tutto l'arco di funzionamento.
