Così semplice e così geniale


La F50 si apprezza pienamente senza vestiti. Così questa Ferrari rivela appieno la sua essenza di F1 guidabile su strada. Del resto, qui sono gli schemi del telaio, le soluzioni meccaniche e le leggi dell’aerodinamica a imporre certe scelte, quali il posto guida in posizione molto avanzato, che influenzano anche soluzioni stilistiche come quella del parabrezza avanzato e a ridotta curvatura.
A fare la differenza rispetto alle altre automobili è, tanto per incominciare, l’architetura. La monoscocca. interamente di fibre di carbonio impregnate di resina, ha una rigidezza torsionale eccezionale pur pesando soltanto 102 kg. La F50 è l’unica,vettura di produzione ad avere la cellula centrale dell’abitacolo rigidamente ancorata al motore; fissato tramite viti prigioniere direttamente a quattro inserti metallici annegati nella parete di materiale composito della monoscocca. All’interno del guscio dell’abitacolo, in uno specifico vano ricavato dietro ai due sedili, è collocato il serbatoio benzina di derivazione aeronautica. Di tessuto gommato, garantisce come nelle F1 la massima sicurezza in caso d’urto e soddisfa le severe normative antinquinamento statunitensi sull’evaporazione di carburante. Alla parte anteriore del guscio, su inserti di lega leggera annegati nelle fibre di carbonio, sono fissate le sospensioni anteriori e gli organi dello sterzo. La scatola guida a cremagliera, prodotta dalla TRW, è una fusione d’alluminio e il comando, non servoassistito, richiede circa 21 gradi di rotazione del volante per sterzare le ruote di 1 grado. Un comando non troppo diretto ma prontissimo e preciso grazie al fatto che tutta la meccanica è assemblata senza l’interposizione di elementi elastici di gomma.
Dietro al motore longitudinale, c’è la frizione bidisco a secco della Valeo, che con il suo ridotto diametro consente di abbassare il baricentro della vettura a soli 370 mm da terra. Fra il motore e il cambio una fusione funge da serbatoio per l’olio e da ancoraggio per i bracci delle sospensioni posteriori. Il cambio a 6 marce, in linea con il motore, è inedito, con sincronizzatori ZF a doppio cono che consentono cambiate rapide e facili. La perfetta manovrabilità è garantita dalla struttura monolitica della meccanica e della scocca. La distribuzione dei pesi è del 42% circa sull’avantreno e del 58% sul retrotreno, con una massa complessiva a vuoto di 1230 kg. A questi si aggiungono alle alte velocità 120-190 kg di carico aerodinamico. Per la F50 soltanto il meglio del meglio.
Dai freni della Brembo, con dischi di ghisa speciale raffreddati con alettature interne e forati per ridurre le masse, per meglio smaltire l’acqua e ravvivare la superficie delle pastiglie. Le pinze hanno cilindretti rettificati e gommini speciali, così da collaborare al resto dell’impianto per avere da subito un grande mordente. Con soli 28 kg di spinta la "F50" decelera di 0,7 g rispetto ai 0,55 della "F40", quindi la servoassistenza è superflua e la modulabilità perfetta. Anche i pneumatici Goodyear "Fiorano" hanno appresentato una sfida unica per coniugare doti di durata, omogenea tenuta a freddo e a caldo, su asciutto e su bagnato. Non per nulla sono stati sviluppati dallo stesso gruppo che progetta le gomme per la "F1" Ogni particolare è stato ottimizzato.
Dalle sospensioni tipo "push rod", con bracci di acciaio tipo monoposto, a bassa sezione ed altissima rigidezza, con tubi ammortizzatori di alluminio e controllo elettronico dello smorzamento, fino ai mozzi ruota di titanio con un disegno che ha consentito d’allungare i bracci delle sospensioni e i semiassi così da ridurre i micro strisciamenti laterali del pneumatico durante le escursioni della sospensione e di ridurre del 15% l’angolo di lavoro del semiasse, così da ridurre gli attriti. Anche i cerchi della Speedline, di lega speciale di magnesio, sono al top dell’efficienza, più leggeri del 25% rispetto alla media.

cliccare per vedere a tutto schermo


73 Kb                                                 37 Kb

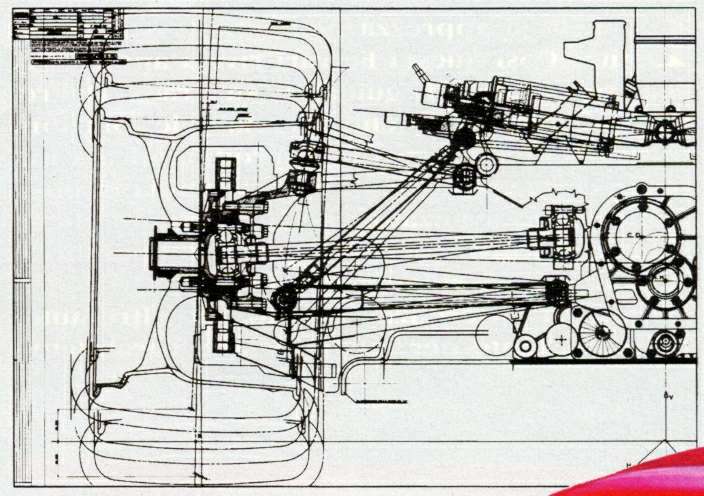

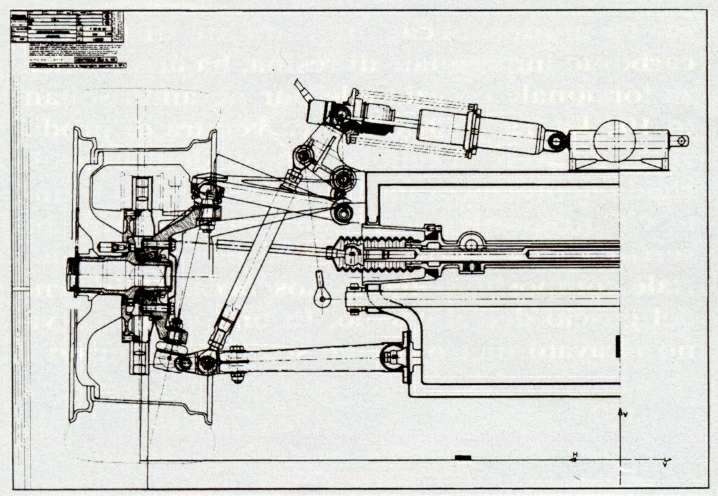

Come sulla monoposto le molle e gli ammortizzatori , in posizione "interna"
e  azionati da un sistema "push rod" per limitare al massimo
le masse non sospese. Notare nella sospensione posteriore la
posizione molto alta del triangolo inferiore per migliorare l'aerodinamica.


51 Kb                    68 Kb

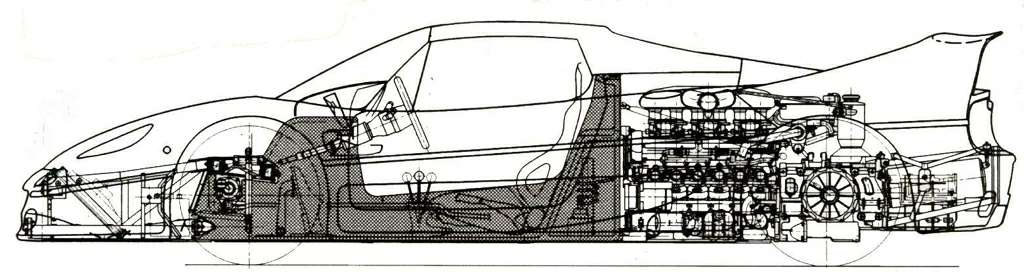

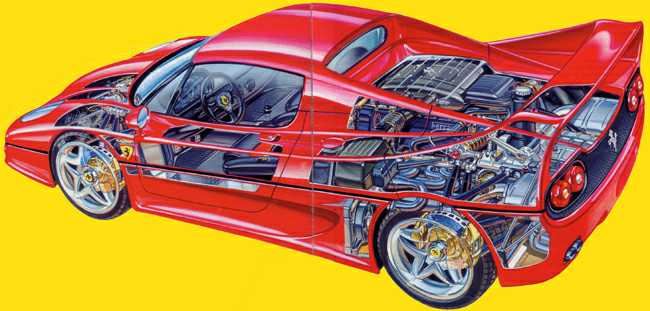

Il motore centrale con funzione portante è vincolato rigidamente alla scocca di carbonio.
Cambio a sbalzo, dietro al differenziale.

54 Kb

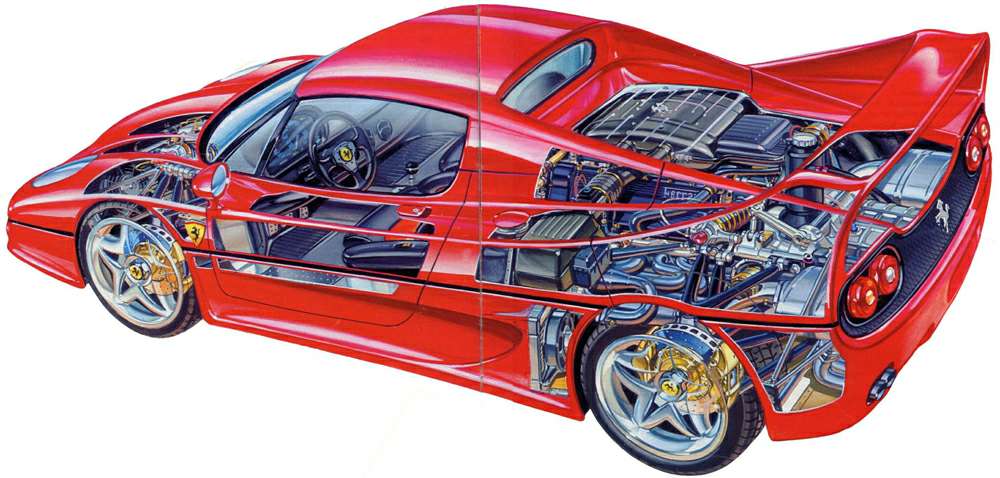

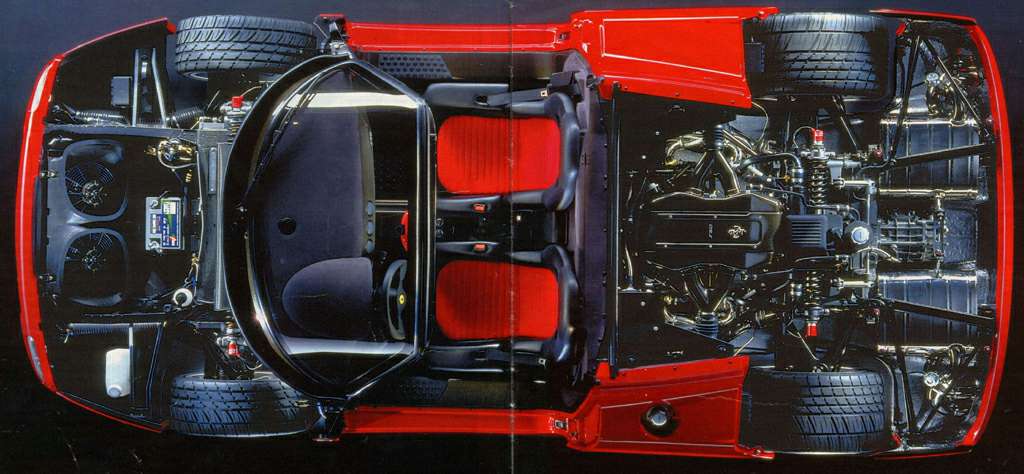

La raffinata disposizione meccanica è quella delle auto da corsa dell'ultima generazione.
 Le sospensioni sono collegate direttamente al motoprpulsone e
al telaio senza l'interpolazione di parti in gomma per una guida precisissima.

76 Kb

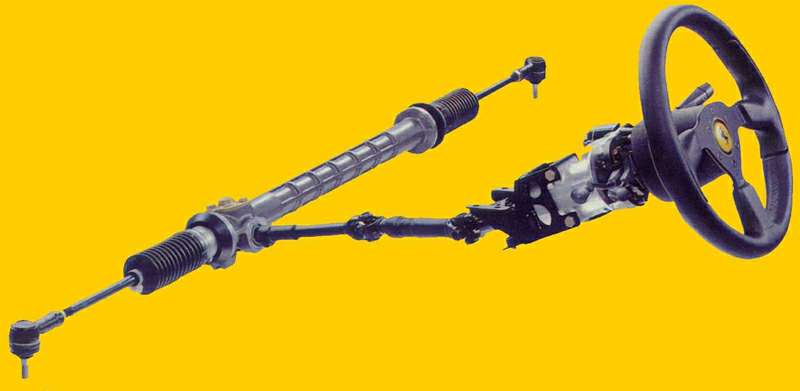

La F50 priva di servosterzo, utilizza una scatola a cremagliera
con rapporto "sportivo" particolarmente pronto e preciso.

21 Kb

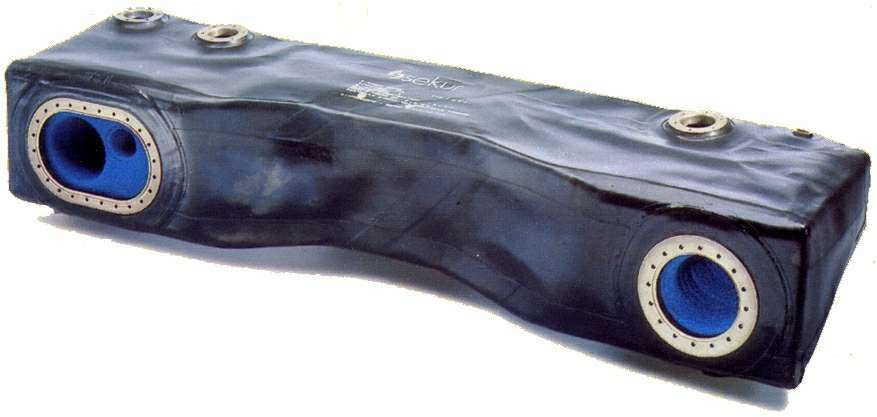

Il serbatoio di tipo aeronautico in tessuto gommato FT3
è sistemato al centro in un apposito vano del telaio di carbonio .
Capacità 105 litri.

31 Kb

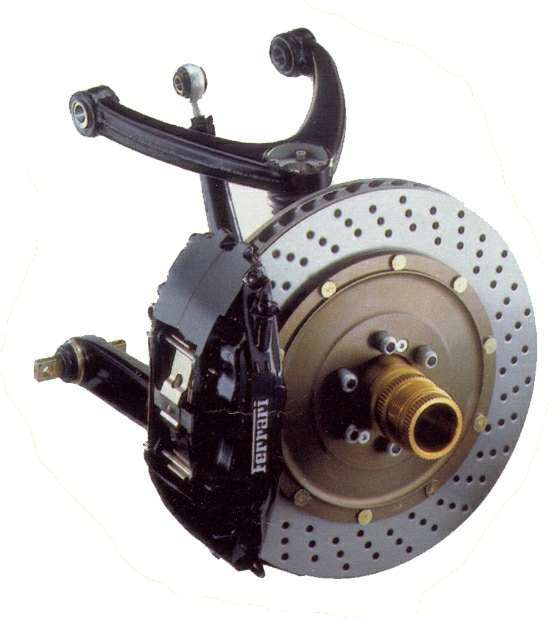

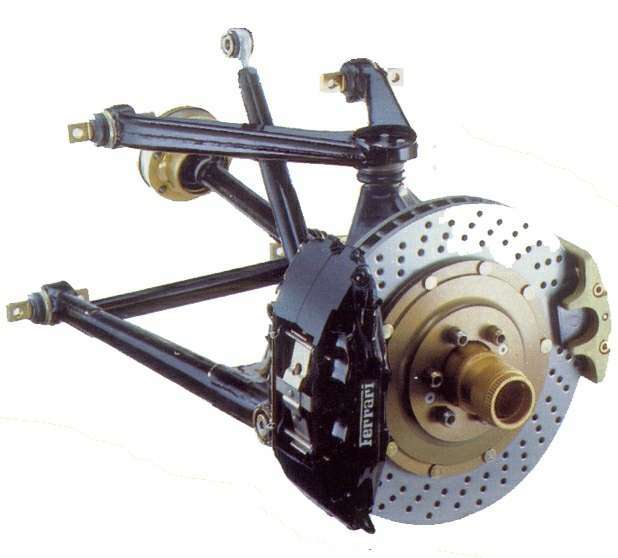

Freni studiati con Brembo. I dischi hanno uno spessore di 32 mm;
quelli anteriori con diametro di ben 355 mm.
Particolarmente studiato il loro raffreddamento .


28 Kb            29 Kb

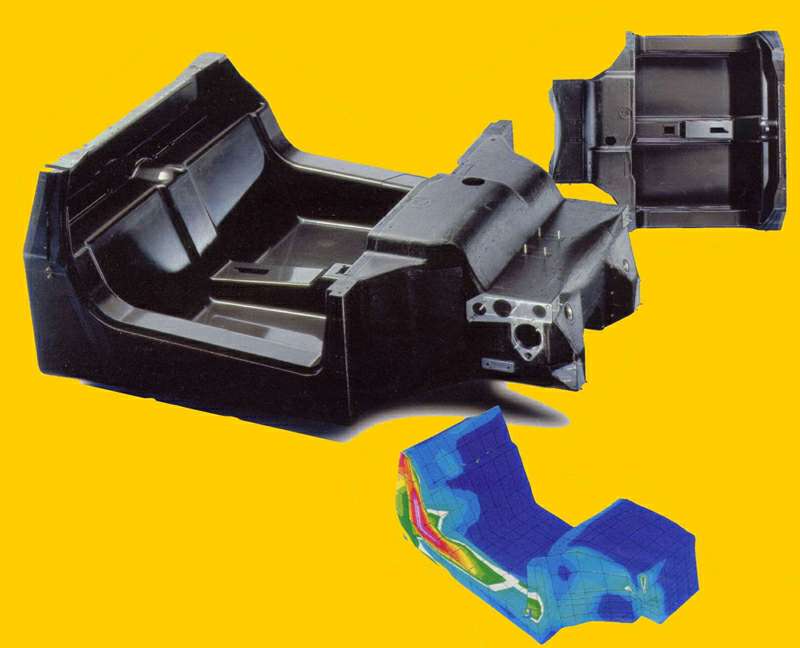

La moscocca è un guscio di carbonio della Cytec Aerospace.
Leggerissima, ha valori di rigidezza molto elevati.
Davanti e dietro vi sono annegate le piastre metalliche per
l'ancoraggio di sospensioni e propulsore.
Potete vedere anche un'immagine strutturale al computer.
